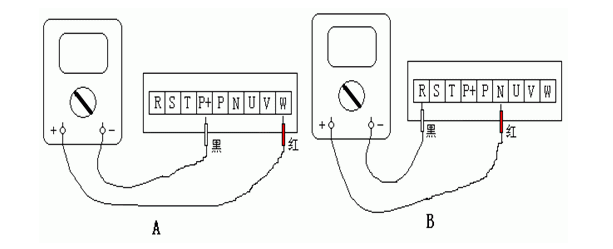

在通用變頻器的整流模塊輸入端子R、S、T及直流端子P、N上，用萬用表電阻檔測量如圖1變頻器主回路。

根據二極管和IGBT的單項導通性，將一支表筆搭接在直流母線正極P上，另一支表筆分別搭接在電源R、S、T上看導通情況，如果全通或者全不通則將表筆反過來測量應全不通或者全通，此種情況說明整流模塊上半橋二極管完好。如果出現有的通有的不同時整流模塊損壞。同樣對于直流母線負極N和P極的測量方判定方法一樣。對于逆變模塊的測量和整流模塊一樣，只不過是將表筆搭接在輸出端子U、V、W上看通斷來判斷。

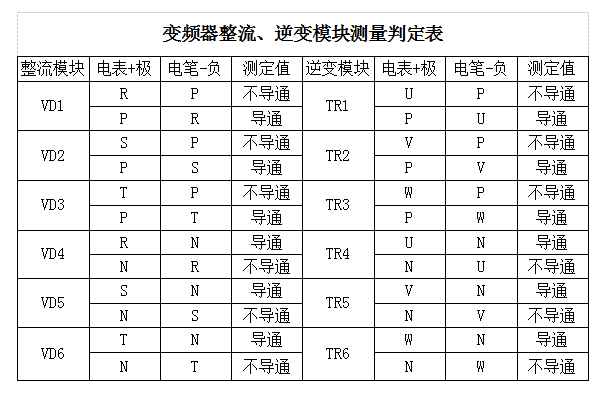

模塊好壞的判定表如下：
